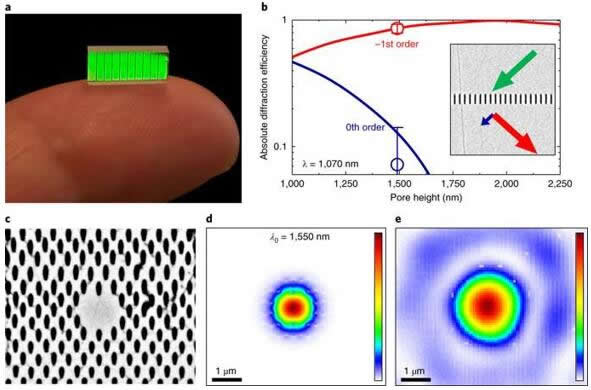

YAG?????????????????е??????????????MOW?????????????a?????????????￡?????????????????700 nm????????b????鰱??????????1070 nm????????????????700 nm???????????Ч????????????書????????????????????Error bars??????~0.07%?????????????????????????????????????SEM????д???c???????ν?????????????500 nm????????166nm x 386 nm????4 mm??d???????1550 nm??862 nm?????????972 nm??????????????full-width at half maximum??FWHM????????????????e??1550 nm????????????????????????????????FWHM??~1.5 µm???????????Nature Photonics??

?????????????????????????????仯????????е????????????????????????д??????????????????????????????????????????????????????????μ??????????????????????????????????30????о??У????е??????????????????????????????????????????????н?????????????????????á?

???磬??????????????????????洦?????????????Ч????????????????衢???????????????ù???????????????????????2D?????????????????????????????3D????20?????????????д?????????????????????????????????????????????????????????????????????3D??????????????????????????????????????????????????????????????????????????仯?????????????н??п??????????????????????

????????????ü????????????????????????????????????micro-explosion???????3D???????????????в?????????γ??????????????????????????????????????????????????????????????????????????????3D????????????????????д???????

??????????????????????Nature Photonics????????????о???????Airan Rodenas??????????????????о?????????????????????????е?????????????????????????????????????????????t???????????????????3D?????д??????3DLW??????????????????????側(cè)?????????????????????γ???????????????????????????????100nm??Χ?????????????????????????????????????????????????YAG??????????????????????????????????????????????С?Rodenas????????????????????д???????????????????????????????????

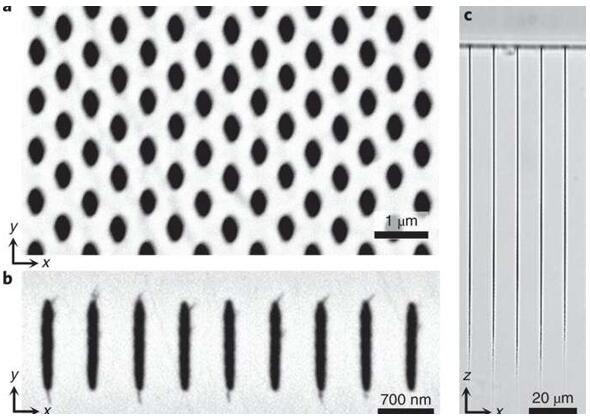

??YAG?У?????3DLW??????????????????a??????????????120С?????x??y???????????磨257±7nm??454±13nm??????z???????1mm??b????????2С?????????????????x??y?????????????131 ± 5 nm??1300 ± 35 nm???????1mm????c????z??????1С??????????????????????????????????129 ± 6.8 µm?????????????Nature Photonics??

??????У?????????????????3DLW?????????????????????????1030nm????????????350fs???????????????numerical aperture??NA???1.4????????????????????????????????Rodenas?????????????????XYZ???????????????3D?????λ????????????????????????壬????????????????????????????????????YAG??????????????????????????????????????????????????????????????????????????????????????????

????????????????????????????????????1 x 10^5??????????????????????ж???б????????????????????????????????????????????????Rodenas???????δ????YAG?????????~1nm/h?????????????????????????????????????????????????????????????????????????3DLW?????????????????????????YAG????????????????????硢?????????????????????

??YAG??????120С???????x??y?????????????硣???????????????????????????????硣?????????????????????????δ???????????????????????????о??????????????????????????3D????????????????????????????????????????????????????????????????

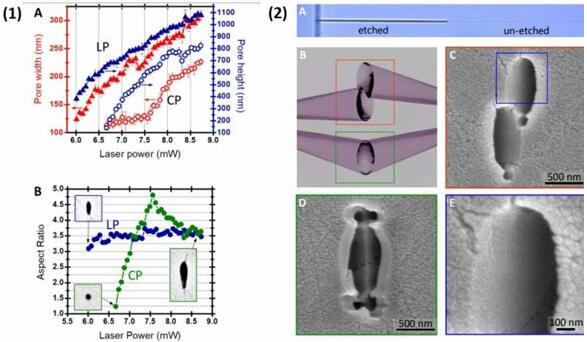

??1??YAG??????????????????????????????????????A???????1С??????????????linear polarization??LP????????circular polarization??CP????????????????????????????????????B?????????????????????????????????????????????2???????????????????A????????????????????????????δ?????????????????????B???????????λ???90º??????3D???????C??D??90°???????????????SEM?????????Ag??????????????????????????????????E????????????????д??????????????Nature Photonics??

????????????????????????????200nm???μ??????????????????????????????в???????????????????????????????????????????????????????????

??????????????????????????????Ч??????????????????????????γ?????????·???????????????Rodenas????????????????????????????????????????Χ????????????????????????????????SEM??????????3D????????

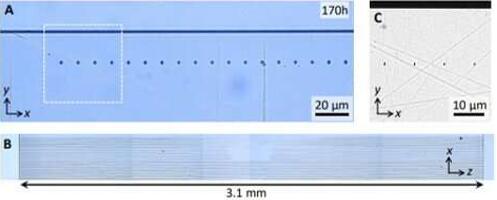

????????????????????YAG?е?????????A??????????????????????????B?????????????????????????????C?????????????SEM????????????????Nature Photonics??

??170С?????????????????????368nm x 726nm???????3.1mm????????????????????????????????????к???????????????????????????????????????????????????磬???????????????????????????????????????????????????????????????????????????????????????????????????????MOW????

?????????????YAG???????????????????????????????????????????????????????????????????????顣???????????????????????????????1 x 10^5????????YAG????????????????????п?????????????????Rodenas?????????????????γ???????????????????????????~120nm????????????170С??????????????????÷???????????δ????????????

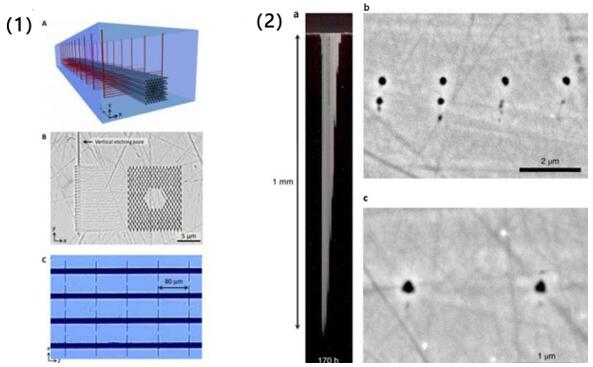

??1?????3D???????????????????????????????????????A??????MOW??????????????3D???????B?????MOW??????п??SEM?????????3D????????C?????80µm????????????MOW??????е???????????????2??????????п??????????????a????????????170 С????????1mm???????е????????????????????~10 mWд??????Χ??4µm??30 µm??b?????30????????е?????9.4mW????29μm???д??????????c????24 μm??????????????????~4 mW??д?????????????????????????????й??????????????????Nature Photonics??

???????γ?????????????????????????з????á????磬???????????У?????????????????????????к???Χ??????????????????????????????????3D????????????????Rodenas???????????в???????????????MOW????????????￡???????????????????700 nm????????

Rodenas????????????????????????????????????????о????????顣????????????????COMSOL Multiphysics 4.2???????????????????FEM???????????????????????????????????????????YAG MOW???н????

??????????3D????????????????????????????????????????μ??????????????????????????????????壨??????????????????????????????г???????????????????????????????????????????е??????????μ?????????????????????????ó??????μ???????????????????????????????

????????

??MEMS???????????γ??????3??29????31???????????У????γ?????MEMS?????????????????MEMS?????????????????1??MEMS?????????2??????MEMS???????????????MEMS???硢???????????????????????????MEMS???????ī???????????3??MEMS???????????4??MEMS????????????????????????????????????????????MEMS??????????5??????????豸??????????????MEMS??????ò????????????????????????????

???????
????????????
?綽??18021192087
E-mail??Zhaotingting@memsconsulting.com

?????????

????????????????????豸?г?-2018?桷

????????????????????????-2018?桷

???????????????г?-2018?桷
