?????????CQD?????????懈?????????????????????UV????????IR?????蔚???????谐?????????????????斜?????????些?芯???????????????????????围????????????????????????????????????????????????THz?????危????????????????????胁?????MWIR?????芯??????????????????????????????????????????些?????????????????????????????????????芯??????????????????????????????????????????????????????????????????10%??

????????????????????????????????????????????????????????????????????????????????????????????????危????????????HgTe?????????????????????18 μm???????????????锟�?18 μm??10 μm??????????绲�?????????R??????0.3 A/W??0.13 A/W??????????D*??????6.6 × 10⁸ Jones??2.3 × 10⁹ Jones???????芯?????????“???????????????????”???????????????????????????芯??????“Very long wave infrared quantum dot photodetector up to 18 μm”?????????Light: Science & Applications??????

?????????HgTe?????????????霉??????????澹�???泄??????Hg²⁺????????????????????????????????芯??校????????????4:1???????芯???????????????????????????????????????????TMSTe?????????????????????????????????TOPTe???????????????????????

?????芯?????????????LWIR??????????????VLWIR??HgTe????????????????????1a???1b??????1c???1d?????????????????TEM??????????????????????????????????????纭�??????????小??????????????????????????????效????????????????????????????????????????1e????????????????????????????????????路??????????1025 cm⁻¹??1320 cm⁻¹??

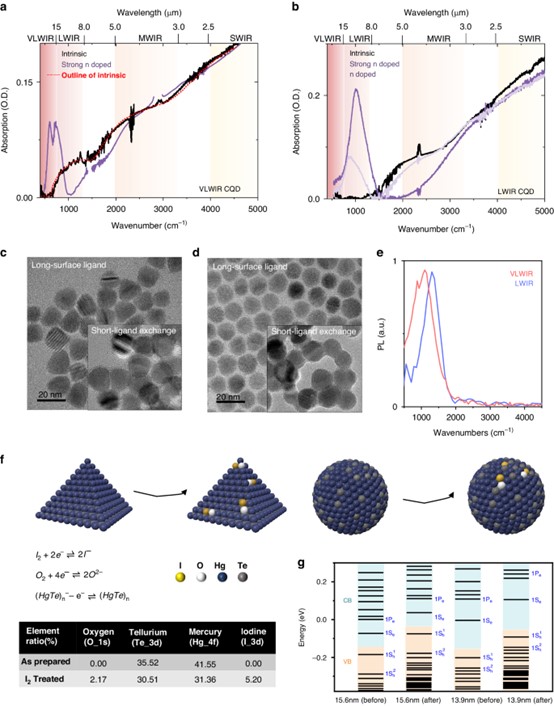

?1 ???????????????????HgTe?????????????

????芯????????绶�????效???????FET????????????????????????????????????????????2???I₂???????????????????????????????????????????2a???2c????HgTe?????????????????????绶�????????FET?????????

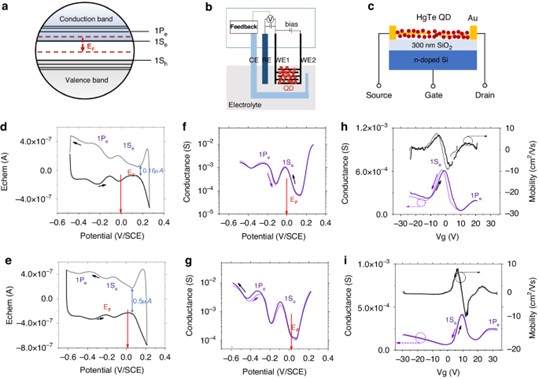

?2 ????????HgTe????????????????????

?3??????????????????????????????绲�?濉�???校??3a???3c???????????????????绻�??????缇�??SEM??????????3d??????????????????????????????????????????????????AFM?????????????????3e???3f???????????????????????????????????????????????????????????

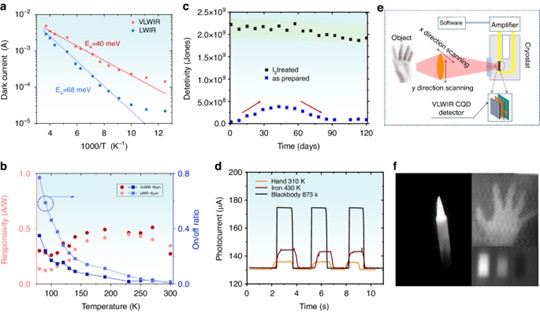

?3 HgTe?????????????????????

????芯????????????????????????????????EQE??????4a????????????????????????????????????????????4b????VLWIR??LWIR????????????????????????????????????????????????????????????浠�?????

?4 HgTe???????????????????????????

???????????????芯?????????HgTe????????????????????????????????蔚???????????芯??????????????????????????15.6 nm?????HgTe?????????????????????????I₂????????????????n????????????????????斜????????????????薪??????????????????????寰�????????????????????????100??????10 cm²/Vs????????????????????效?????些???????18 μm??????????????????????????80 K?????????0.3 A/W??????????6.6 × 10⁸ Jones??10 μm????????????????????????80 K?????????0.13 A/W??????????2.3 × 10⁹ Jones???????????????????????????绲�???????????????慰????????670?????????芯??????????????????????????????绻�??????????????????????????些?芯???????????????????????????????????????????????????????????????????????????????

?????????https://doi.org/10.1038/s41377-024-01436-y

?????????

????????????????谐?-2023?妗�

????????????????????谐?-2024?妗�

??????????谐???????-2022?妗�

??小???????芯???????????????谐?-2020?妗�??
