???????????????????????????о??????imec????????????Ghent University??????????????MIT???о?????????????о?С????????????????????????????2D??????????????????????SPE????????????裨SiN??????о??С????????е????????????????????????????????????????????????y??????????????????Nature Communications????????????????2D????????о?????????????????????????

????????·??PIC???????????????????????????????????·???С????????????????????????λ???????????????????SPE???????????????????·??????????????????????о????????????????????????SPE??2D-SPE?????Щ???????????????????????PIC???ɡ????????????????????PIC????????????????????????????Σ?????????????????????????????κζ??????????????????????Ч????????????????????????PIC????Ч???????????????????????????????2D???????????????

??PIC?У??????????????????????????·????ò???????????????о???????????????????????????????????????????????????????????????????????????????????????PIC?????????о??????????????????????-??????????????????赲????????????????????????????????????SPE????????????????·??????????????????????????о????????????????????SPE??????III-V????????????GaSe???????????????????NV??SiV???????

?????????????????????TMDC??????????????????????hBN???з?????SPE???о????????????乤??????????????2D-SPE???????????????????δ???????PIC????ɡ???????ü??????????????????????????????????????????Щ???????????????2D??????????????????Van der Waals??????????????????????????????????????????ú???????????????????PIC???????Σ?????????????????У????????????????????÷?????????Ч???????????????III-V????????????????????????????Щ?????У???????????????????????????????????????????????????????PIC?????Ч?????????2D???????????????????????????????????????Χ???????絥??????????????????????????Ч???Stark effect??????г???????????????????????????????????????2D???????????????????????????????????????·?????????2D-SPE????????????????????????????PIC??????????????????????á???????棬????????裨SiN????PIC??????Я????????????????????????????????????????????????????CMOS??????????

????????

?1???????????????????????????е?????????????WSe₂???????????????SiN??????????????????Montana???????????o??????У??????3.9 K??????WSe₂????·???PL?????????????????????????????????????????????????????????????????????NA?0.65??????????????PL????????????????????????????????о???????WSe₂????????????1b????????????????1/e??????????????0.5~1 cm????4~10 dB/cm????

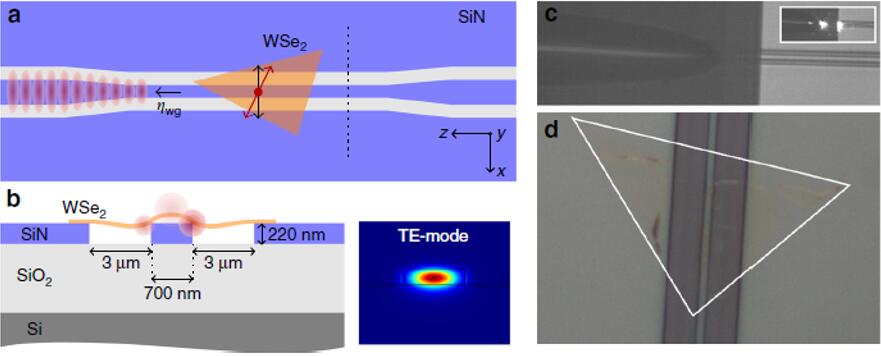

?1 ?????WSe₂??????????????У???a????????????????WSe₂?????????220 nm?????SiN??????????????????????????SiN????????????????ε???????????????????????WSe₂????????????????????????????????????????????TE????????x??????????????????????????????????????????????????????????????Ч??ηwg????b??????????檔???????????????????3 μm??700 nm????????????????????????PL??????????????????????????????????????????е????????????????????????λ= 750 nm??????????檔??c?????????о???????????????????о???????????????????????Thorlabs????SM630????????????2 μm???????????8 μm????d??????WSe₂??SiNо?????????WSe₂???λ???????????????e????????????????

?2?????WSe₂?????PL????????????????????o?????????????????????饗?????????????????輤????????λ= 532 nm?????2b PL??????????????????2a??蹲???????б??????????????????о?????о???????????????????????S1??S5???2e??????????????λ??S1??S2??????????S1??????????????????壬???S2??????????????S2??1.65 ~ 1.7 eV???????а?????????壬???а??????FWHM????3 mev????S2λ???????????????????2a????????????????????????????????塢????????????????????ɡ?????????????????????????????????????б??????????Щ?????????TMDC????????????????????????????й?????????S2????????????????????????????????2?е????й??????????????????25 nW??????????60 s???????????????FWHM??????????????????????????о?????????????????????????????·????FWHM??????????

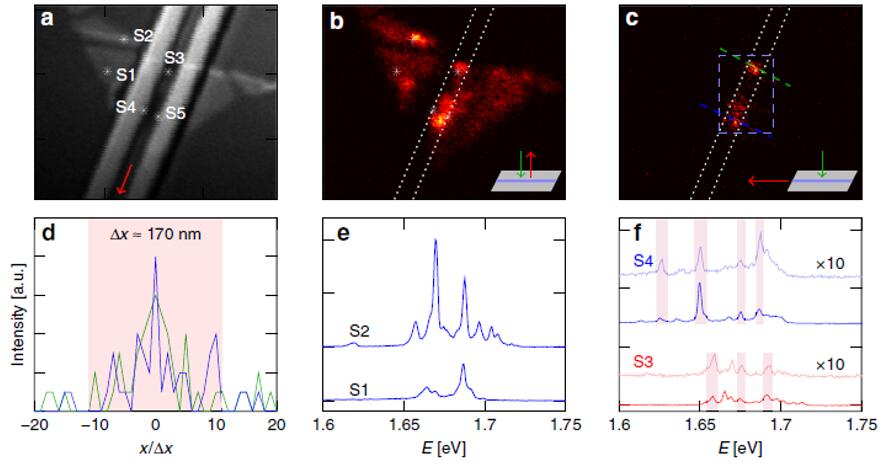

?2 ????????WSe₂?????????????a????????????????й??????????裨λ= 532 nm??????S1??S2?????????????S3??S5????????????????????????????????????b???????PL??裬????????????????輤?????????????????PL????c??????PL??裬????????????輤??????????????????????????PL???????????????λ?á???d?????c?е?????????????????裬??????????????????????????????????e???????????????S1???S2??PL???????f?????????????????????????????????????????S3??????????S4?????????PL???????????????????????????????????????????????????????????Ч?????????????????10??????PL????????????Pe??25 nW??

????Χ???????????2b??????S3??S4??S5???????????????????????λ??????????????????????????????????????????????????????????????λ??????TMDC??????????????????????????????????????????????????????????Щ?????????????о???????????輤?????????????????????PL?????????в????????????????2c???????????λ?????????С???????????????????????????????????????????????????????????????????????????????????????????????????????????????2D??????????????????????????С??????????????????????????????????????????ж??????????????????????PL???????????2d???????????????????????????裬?????PL?????????Χ??????????????λ????????????1.9 μm??????????????????С?

?2f??????S3???S4??????????????????????ù?????м???????????????Χ?2.5??4 meV???????????????ΧWSe₂??????SiO₂??SiN??????????????????????????hBN??????????????????????????S1??????????????????????????????????????и???壬??????????????????????????

???????

?????????о?????????WSe₂???????SiN??????????????????????????????????????????????????????????????????????????????????????????100 kHz????Щ?????????????????????????????????????????????????ü??????-???????????????????????????????????????????????????????????????????????????????????????????????????????????????TMDC??????????SPE??????????????SiN PIC????????????????????????????????????????????????????????2D??????????????????????????????????????????????????2D-SPE?????????·???????????????????????????????

???磬?????????????Frédéric Peyskens?????“??Щ??????????????????????????2D???????????????????????????”

?????????

??????????????-2019?桷

???????????????·???????г?-2019?桷

???ī??????????????????г????????????-2019?桷

??????????????????г?-??????????á?

??MOLEX??Luxtera???????о???

??????????????100G PSM4 QSFP28?????????????
