??????????棨metasurface??????????????????????У???????????????????????????????????????????Ч?????????????????????????????????????????????????????????????????乹???????????????????и???????????????????????????????

???????????????????????п??????????????????????о????NIST??????????????????У??University of Maryland, College Park?????о?????????????Light: Science & Applications?????????????“Tantalum pentoxide: a new material platform for high-performance dielectric metasurface optics in the ultraviolet and visible region”????????????????????????????Ta₂O₅?????2?????????????????UV?????????????????????????????????????????????????????????Χ??????????2.1????????????????????????????????????????????????PVD???????????????????????????????????????????????????????RIE??????????????????????????????

?о????????????о??д????????????????Ч??????????????棬?????????????????????????????????????????????????????????Щ?????????Ч????80%??????????о????????????ó???????????????????????????????????Χ??????????????????????????3????????????????????????????????????????

Ta₂O₅????????Ta₂O₅?в?????????RF???????乤?????????1a??????????????????????50 mm??????????????400 nm???Ta₂O₅?????????Ta₂O₅???й??е????????????????????????????????????????????????????????????1b??????????????????????????о??????????????????????O₂????????????乤???

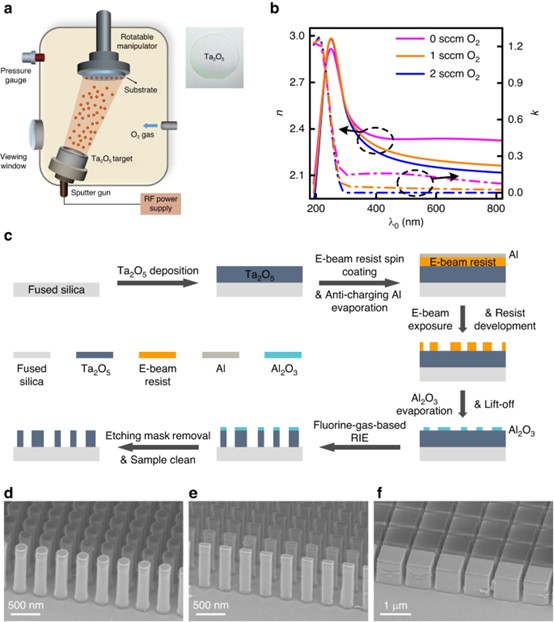

?1 ??????????????????

?1c?????Ta₂O₅??????????????????????????????????Ta₂O₅???????????????????????????SEM?????1d??1f????????????????????????????????У??1d?????????????Σ?????????????????????≈10:1??Ta₂O₅??????????????????????????????????????????????????檔?1e???????и????????≈12:1????Ta₂O₅?????????У????????Σ???????????????檔????Ta₂O₅?????????????Щ????????????????????????磺??????·???á????????á???????????????????????檔?1f?????????е?????????????Ta₂O₅?????????С???Щ??????????????????????????????????????г???????????Mieг??????

?????Ta₂O₅??????????????????????????????????????о?????????????????λ???????λ?????????????????????????????????????????????????????????????????????γ??????檔?????????λ???????????Ta₂O₅???????????????ξ???????????????????????????????????????????λ????仯???2a????????????????????о?????????????????????NA????0.5??0.7?????????????????500 µm?????????????????????325 nm??????????????2c????????NA?????0.5??0.55??0.6??0.7?????????????433 µm??379.6 µm??333.3 µm??255 µm????????Ч??????????????????????????2f?????

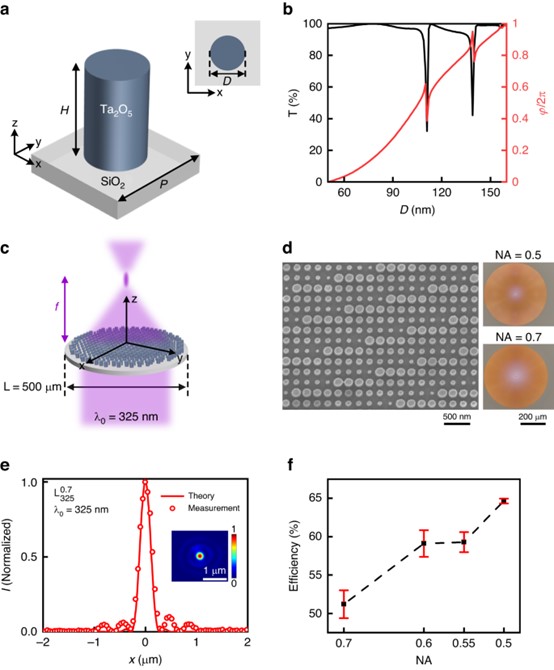

?2 ????????????????

?о??????????????????????????????????????λ????????棬????????????LCP??????????????????????????Χ????????????????λ?????????????????????????????仯??Ta₂O₅??????????????ξ???????3a??????????325 nm????????LCP?????????￡?????????????????metahologram????????????????????3c???????????????????SEM??????3d??????о????????????????????????????????????????z = 40 mm?????????????????????????????????????????3e?????

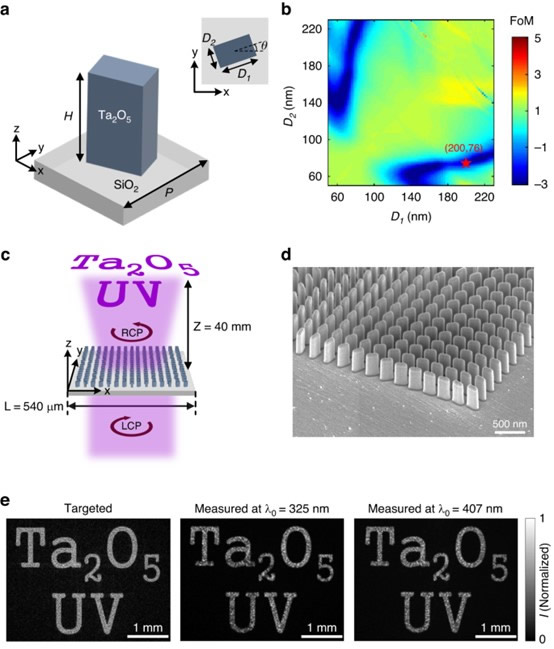

?3 ??????????????????

?о????????????Ta₂O₅ Mieг??????????????????????????????????????????????????4a????????Ta₂O₅???????????????????????????????????????500 µm?????????Ta2O5???????棬?側?????280 nm??400 nm??????????20 nm???4b????????300 nm??????????????SEM??????????????????????????????????????????????????????????????4c??????С??????о????????????????????????????????“META””??“NIST”??????????側???????????280 nm??340 nm??360 nm??400 nm?????????????????????e???????????????????????????????????????????????????

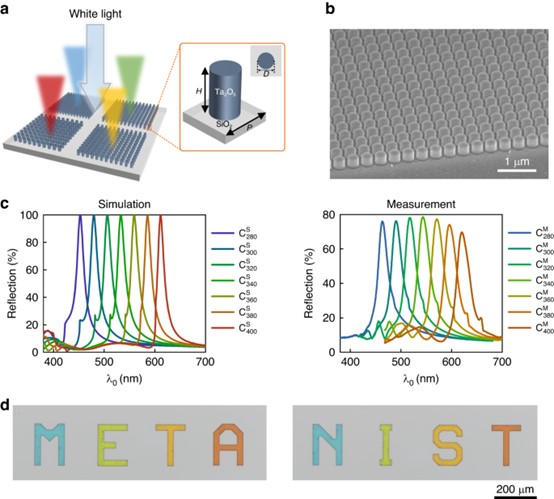

?4 ??????????????

???????????????о????????????Ta₂O₅??????????????????????????????????????Ч????????????Ta₂O₅?????4.0 eV?????????????????????????????????????????????????????????????湤?????????ò???????????????????????????????????????????????????????????????????????????????????????????????????????о???????????о??д???????????????????????????????Ta₂O₅???????棬?????Ч????65%???????????????????????????????????й???????Ч?????75%?????????????????????????????80%????????????????????????????Mieг????????????????????????????Щ?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????Щ?????????????????????????????????о????????????????????????????????????????????????????????????μ???????????????????????????????????????????????

?????????https://doi.org/10.1038/s41377-023-01330-z

?????????

?????????????????????-2022?桷

??????????????????????????????-2022?桷

??????????г???????-2022?桷??
